無刷水泥高頻振動棒應用案例
來源：深圳市鑫海文科技有限公司|發布時間：2019-07-03 18:42
項目名稱：水泥振動棒 應用領域：工業、建筑工具類
地區：全球 合作業務：無刷驅動器
上線時間：2017年9月8日 設備型號：ZDB20170908006
背景需求
客戶訴求：
水泥振動棒在傳統建筑行業是一個需求量巨大，更新率高的產品，振動棒能夠使混泥土密實結合，消除混凝土的蜂窩麻面現象，提高強度。傳統振動棒是按照傳遞振動的方法，動力來源，振動頻率來進行劃分。
傳統振動棒最嚴重的就是壽命問題，一般的振動棒棒頭大概的壽命在100-200小時不等，更換一個棒頭的成本在300-500人民幣不等，這就導致振動棒的使用屬于消耗性產品，一個使用周期下來基本上棒頭要換上好幾個，使用成本也是水漲船高。
除此之外工作效果也是一個很重要的因素，傳統振動棒分為高中低三個振動頻率，最高的高頻率為10000/min以上，但基本上超過15000/min的很少，同時因?yàn)闄C(jī)械結構的原因幾種不同振動頻率的振動棒互換性不夠強導致不同使用場合要更換不同的振動棒。
結合以上集中使用問題，新型的電動振動棒就有了明顯的優勢，在無刷電機以及驅動器滿足使用要求的情況，正常的使用壽命會在2000小時以上，綜合算下來更換成本是傳統棒頭的五分之一左右，同時因?yàn)槭褂玫氖球?qū)動器并加上了一定的控制功能，可以根據要求進行不同頻率的調速，滿足不同場合的使用要求。
正是基于以上幾點明顯的優勢，同時基于巨大的全球市場，我們的客戶開始進行了該產品的無刷驅動器定制研發。
解決方案
一、一開始我們按照傳統的研發思路進行產品研發，在測試的過程中發現這種思路根本沒辦法滿足使用要求。主要是兩個方面：一個是電機，這種電機有別于一般的無刷電機，因?yàn)樵谑褂玫倪^程中功率比較大，但是整機的空間比較小，這就導致了電機的槽滿率要做得非常高，客戶在開發的過程中找了好幾家電機廠，前期打樣費也花費了不少，但是都沒有達到理想的效果。最后還是經過多方打探，找到了一個無刷電機的專家才把電機的結構問題處理好；二是驅動器的工況比我們想象的惡劣，因?yàn)槭褂铆h(huán)境本身就比較惡劣，所以除了基本的三防之外還要做到真正的防水，同時使用人員的操作習慣也是一個問題，除了在使用過程中的震動，人員的隨意扔及丟棄的問題也要考慮，必須要在結構上要做到高強度防振動。
二、基于前期的一些問題我們進行了改進和調整，開始了新一輪的產品更新，卻發現實際調試也是一個問題，必須要在真實的環境下進行反復的調試才可以，這樣才能測試出真正的工作情況，所以在我們的工程師要求下，客戶專門在郊區找了一個工地，讓我們工程師進行實際應用測試，這樣我們做了兩個月的兼職泥工。測試的過程中還是不斷有新的問題出現，比如堵轉堵死，混泥土密度過大阻力很大導致電流很大等等的一些問題。
三、于是我們跟客戶再三溝通之后進行了長期的作戰準備，我們有兩個工程師在前后近半年的時間內都全職服務這個項目，同時每次調試我們都要帶五塊樣品去工地現場調試，將每一次的問題記錄下來回來進行調試。并且在我們的辦公室做了一個建議的測試臺，進行基礎的測試。就這樣反反復復終于將滿足客戶應用要求的第一款樣品制作完畢。

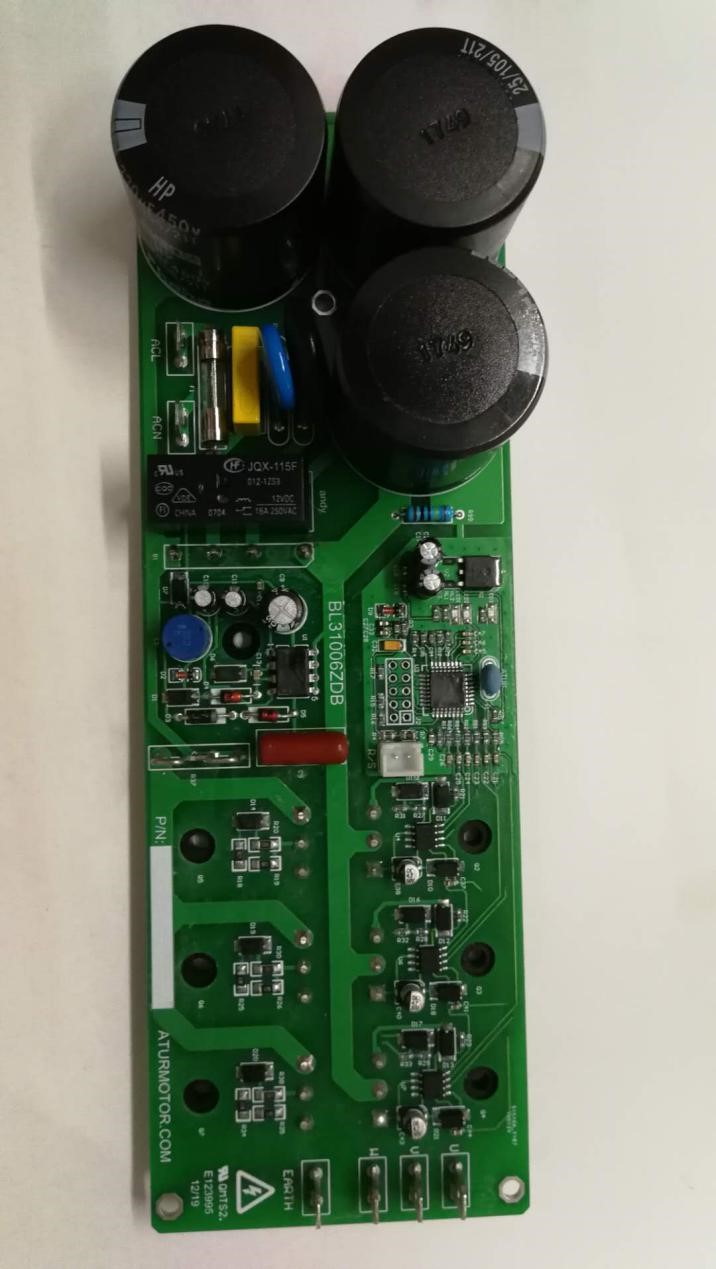

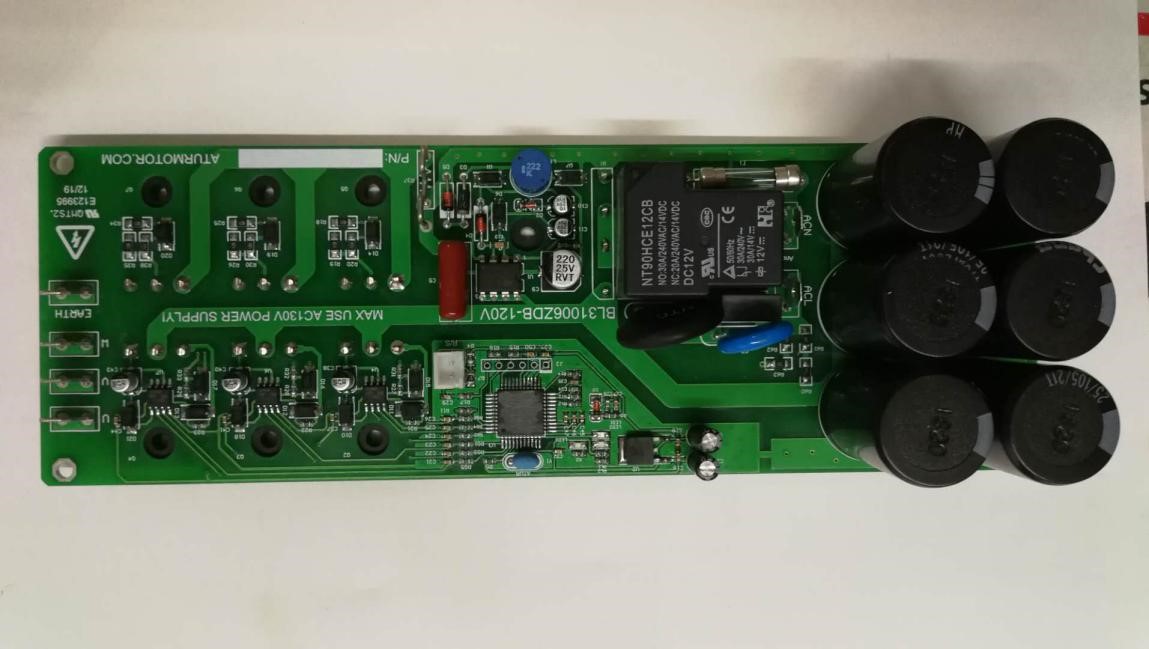

以下是我們針對不同客戶設計的不同版型，后續我們也可以針對客戶的具體要求進行定制。據我們跟現有客戶的溝通以及對市場的調研發現，這個市場的需求量巨大，除了國內的本土市場，國外的市場也是相當?shù)拇螅档酶嗟馁Y深行業從業人員進行開拓。
方案特色
一、性能參數：
工作電壓DC310V，額定電流8A，峰值電流15A；
無位置傳感器，啟動控制，過流降速保護，堵轉保護；
低能耗，重量輕，振動力強，振幅大，振動頻率高；
噪音低，壽命長，不易卡死；
二、工藝：
該種類型應用容易出現問題的一個原因就是工藝，我們的產品進行過灌膠工藝，基本杜絕了外界的基本影響，在加工工藝以及測試環節不出問題的情況下基本上可以做到1%以內的不良率；
三、開發經驗：
基本的功能要實現是不難的，但是要做到產品穩定就必須要豐富的產品開發經驗，除了基本的功能調試之外，同行業豐富的開發經驗也是我們做該產品的優勢。
效果反饋
這個產品是比較容易打擊人的一款產品，因?yàn)榍捌趩栴}多，出問題的概率大，只有經過反復的摸索也測試才能規避掉常規的那些問題。
早期我們的不良率基本上在10%左右，這個不良率不只是客戶，就連我們自己也做的十分痛苦，后來經過跟客戶的反復溝通以及在現場的實際調試，通過改良產品結構，以及做大產品余量，慢慢的將不良率降了下來，目前能做到1%左右，按照目前的使用情況客戶沒有找我們做售后。
